变频冷水机组的工作原理、优点有哪些

上海翰冷空调制冷设备有限公司变频冷水机组工作原理、优点；

   机组工作原理：

   变频驱动装置的螺杆冷水机组采用独特的自适应冷量控制逻辑，根据工况变化同步调节电机转速、电子膨胀阀开度，使压缩机转速、内容积比以及蒸发器供液量始终保持最佳匹配，从而保证机组始终在最佳工况下运行。 变频螺杆式冷水机组采用海尔专有的变频控制技术，机组可以根据出水温度，通过变频器、变频控制器及控制程序，自动选择启动方式，实现机组智能化控制；又因为机组采用变频器，可以实现变频柔性能力调节，温度控制精确，可以达到±0.2℃，能效比高，更节能。

   机组还具有可选连锁控制功能，控制柜中配有冷却水泵、冷冻水泵、冷却塔接口，使机组与外部设备联动，实现柔性变容量。

  机组的特点： 柔性变容量，高效节能

上海翰冷变频螺杆机组采用变频压缩机可比使用普通压缩机的螺杆机组节能10~20%。

使用专用的变频器，使机组可以实现柔性能力调节，温度控制十分精确，可以达到±0.2℃，人体感觉不到忽冷忽热的明显的温度变化，舒适性高。

电子膨胀阀应用：电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定；电子膨胀阀可在10%--100%的范围内进行精确调节，电子膨胀阀可通过控制器人为设定，有效的控制过热度，保证机组在各种负荷下高效率运行。

采用变频控制器能使机组内、外压比不平衡造成的附加功耗减到最低。

变频螺杆组采用变频驱动装置调节法在较大负荷变化范围内均能实现经济运行，尤其在低负荷下，节能效果更加显著。

全方位控制，安全可靠。

变频压缩机能在低频低电压下启动，因而启动电流小，对电网干扰小，同时，变频压缩机启动后达到设定温度的速度快，缩短了不舒适的时间；又由于变频压缩机大部分时间都运行在部分负荷的较低转速下，对压缩机的磨损程度较小，故可延长压缩机的寿命。

采用逻辑和变频器控制，具有恒温控制及等比例耗能控制。

机组具有电源保护、压缩机电子保护、压缩机过载保护、吸排气压力保护、冷却水/循环水断流保护、水温过低防冻保护、压缩机油位保护、油压差保护等多种保护功能。

通过变频器调节压缩机转子的转速，使机组负荷的调节范围增大，减少了因负荷低而造成的停机次数；同时，把机组的过载保护功能全部集成到主控模块内实现，可以提高系统运行的安全性和可靠性。

对于出现的故障，机组可自行诊断，便于维护。

机组具有远程监控功能，用户可以通过网络对机组运行进行远程检查，可及时发现问题，且机组还可以通过网络为用户提供维护保养等建议。

本机组的控制系统属模块化控制，最多可扩展到16个模块联控，使控制更方便。

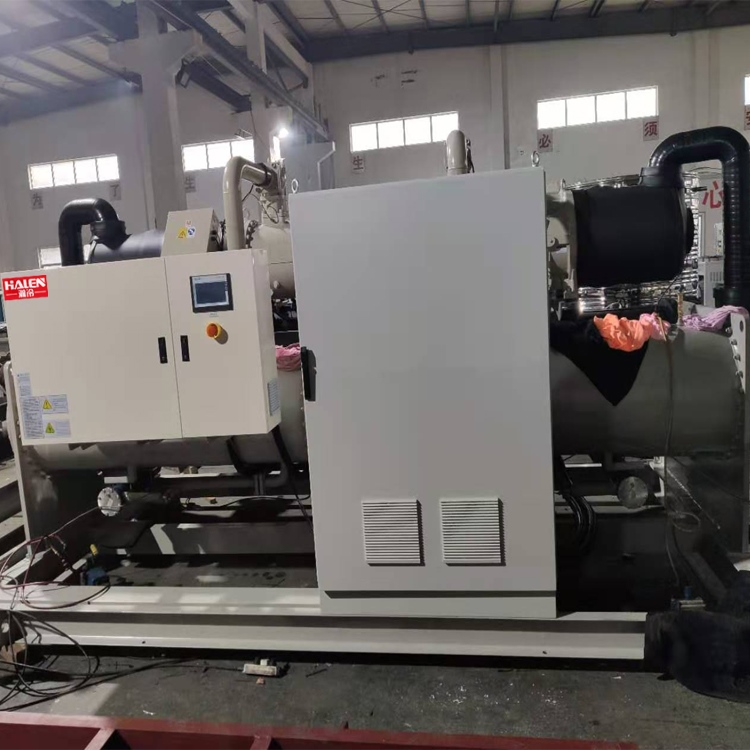

变频螺杆冷水机组采用专为冷冻空调系统的应用而开发的高效半封闭双螺旋变频压缩机和定频压缩机组合，优质可靠，能效比高，寿命长。

机组采用内置高效油分，结构简单，紧凑，可靠性高。 100~25％四级容量调节定频压缩机，30Hz~70Hz调节转子转速的变频压缩机，满足客户在不同季节负荷变化的需要，保证机组始终高效运行。变频压缩机能在低频低电压下启动，因而启动电流小，对电网干扰小。变频器通过改变供电电源频率，进而改变压缩机电机转速，实现与实际热负荷匹配的可变制冷量，转速可实现快速变化，相对于定频机组更加高效节能。

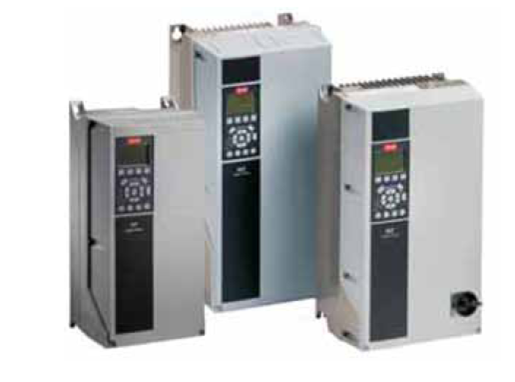

机组配置变频器，可实现无电流冲击的变频启动形式，机组启动电流永远不会超过其满负荷时的名义电流值，可以使客户的电力配套成本最优，减小备用发电机尺寸，而且机组在启动时电机不会过热。

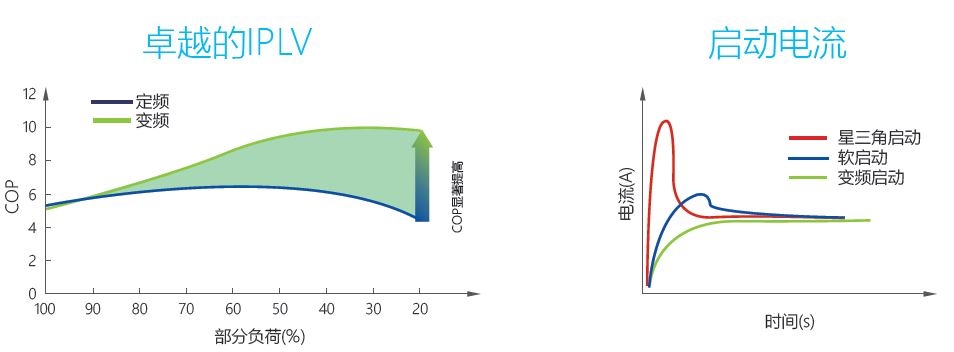

变频器启动以改变变频器的输出电压和频率，让异步电机从静止状态逐步加速，从0Hz以一定的加速度逐步提高到设定频率，在这个过程中，可以恒定扭矩，以保持平稳加速启动， 这个过程中，可以恒定扭矩，以保持平稳加速启动，VFD VFD曲线控制 曲线控制电压与频率的比例关系，从而保证启动过程中电流是以斜坡方式逐步增加，完全避免尖峰电流以冲击电网，是最理想的降电流启动方式 下图是三种启动方式中电流的变化情况 动方式。下图是三种启动方式中电流的变化情况。变频压缩机启动时不需要配合容调滑块，允许以100%容调位置直接启动。

什么叫部分负荷的IPLV IPLV（I dP L dVl ) 综合部分
2：IPLV的数据比较
什么叫部分负荷的IPLV： IPLV（Integrated Part Load Value) 综合部分负荷性能系数。是用一个单一数值表示空气调节用冷水机组的部分负荷效率指标，它基于下表规定的IPLV工况下机组部分负荷的性能系数值，按照机机组在各种负荷下运行时间的加权因素，通过IPLV公
式得到的数值。
GB 18430.1—20 07中规定标准冷水机组的IPLV公式为
IPLV= 2. 3% × A+ 41. 5% × B + 46. 1% × C + 10. 1% × D
其中A指100%负荷时的COP
BB指指75% 75%负荷时的 负荷时的COP COP
C指50%负荷时的COP
D指25%负荷时的COP
其中其中50% 50%和和75% 75%时占比为 时占比为88% 88%左右 可见主要评断机组在 左右，可见主要评断机组在75% 75%和和50% 50%负荷下 负荷下的能效高低；
而变频机组特点就是在部分负荷下节能效果明显，与IPLV的概念不谋而合等优点。
